Pengertian Multimeter TRUE RMS dan Pengertian Multimeter

Pengertian Multimeter TRUE RMS dan Pengertian Multimeter

Pengertian Multimeter

Pengertian multimeter secara umum adalah alat ukur yang dipakai untuk mengukur tegangan listrik, arus listrik, dan tahanan (resistansi). Sedangkan pada perkembangannya multimeter masih bisa digunakan untuk beberapa fungsi seperti mengukur temperatur, induktansi, frekuensi, dan sebagainya. Ada juga orang yang menyebut multimeter dengan sebutan AVO meter, mungkin maksudnya A (ampere), V(volt), dan O(ohm).

Fungsi Multimeter

1. Mengukur tegangan DC

2. Mengukur tegangan AC

3 . Mengukur kuat arus DC

4. Mengukur nilai hambatan sebuah resistor

5. Mengecek hubung-singkat / koneksi

6. Mengecek transistor

7. Mengecek kapasitor elektrolit

8. Mengecek dioda, led dan dioda zener

9. Mengecek induktor

10. Mengukur HFE transistor (type tertentu)

11. Mengukur suhu (type tertentu)

Pengertian True RMS

Kenapa harus True RMS?

Beban non linier memerlukan alat ukur dengan fitur true-rms agar dapat membaca sinyal dengan akurat Berbeda dengan sinyal DC yang memiliki nilai aktual tetap, sinyal AC memiliki nilai aktual yang terus berubah secara periodik. Pengukuran sinyal AC dilakukan dengan mencari nilai ekuivalen DC nya, nilai ekuivalen tersebut dikenal dengan istilah nilai RMS atau nilai efektif. Dalam terminologi elektrik, nilai RMS AC akan ekuivalen dengan DC heating value nya.

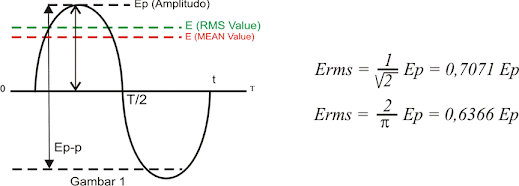

Mayoritas alat ukur yang saat ini beredar dipasaran adalah alat ukur berteknologi MEAN (Averaging Rectified). Metode MEAN sangat populer digunakan karena memiliki prosedur kalkulasi yang lebih mudah dan ekonomis. Pada sinyal yang berbentuk sinus murni, nilai dari MEAN akan mirip dengan nilai RMS sehingga “dapat dikatakan” bernilai sama. Pada pengukuran sinyal sinus murni yang memiliki nilai puncak 1 V (gambar 1), terlihat bahwa nilai 0,6366 (MEAN) mendekati nilai 0,7071 (RMS). Alat ukur berbasis MEAN akan menampilkan nilai yang didapatkan dari hasil penghitungan MEAN yang kemudian dikalikan dengan bilangan 1,11. Nilai hasil perkalian inilah yang akan tampil pada display alat ukur.

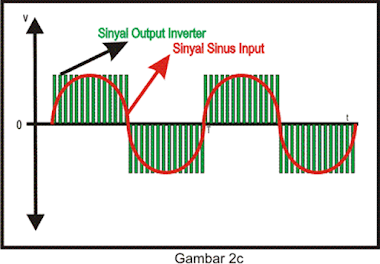

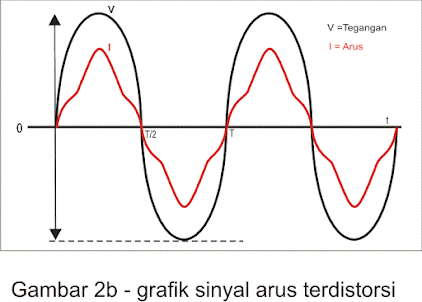

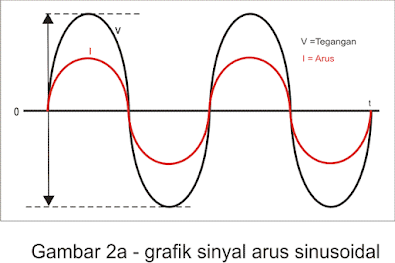

Sebagian besar peralatan elektronik modern menggunakan sumber tegangan AC yang telah disearahkan. Beban ini sering dikenal dengan istilah beban non-linier. Beban non-linier memiliki karakteristik dimana sinyal arus yang ditarik dari jala-jala PLN tidak lagi proporsional terhadap sinyal sinus tegangan dan mengalami distorsi (gambar 2b), bandingkan dengan gambar 2a. Pada perkembangannya, ekspansi beban non linier telah merambah ke dunia industri seiring dengan maraknya penggunaan inverter dan switching power supply. Bentuk sinyal output dari inverter pun tak lagi berbentuk sinus, melainkan berupa rangkaian sinyal square seperti gambar 2c. Dengan kondisi tersebut, proses trouble shooting akan menghadapi masalah bila kita tidak menggunakan alat ukur yang tepat. Kesalahan dalam pemilihan alat ukur dapat mengakibatkan ketidakakuratan hasil pengukuran. Untuk itulah diperlukan alat ukur yang mampu membaca nilai RMS pada semua kondisi sinyal tanpa terkecuali.

Sekian blog dari saya semoga dapat membantu sobat best semua dalam memahami multimeter. Terimakasih.
